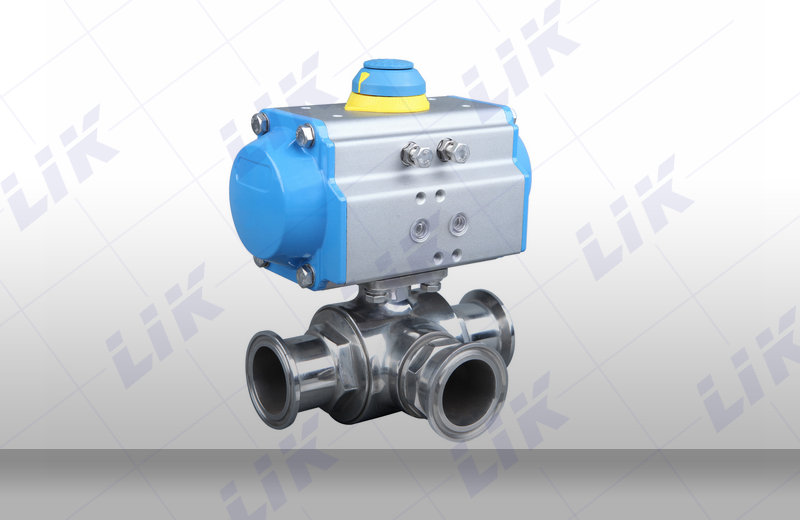

進口氣動三通衛生級球閥(三通快裝球閥)閥體采用食品級不銹鋼304、316材質制成，根據結構分為三通T型和三通L型，可用于衛生級別的工況中對管路介質進行換向、分流和合流使用。氣動三通衛生級球閥采用快裝式連接，可方便于拆卸、維修和清洗閥腔，并且閥體內外經過拋光和滅菌處理，光滑表面確保清潔，不會產生潛在的污染，可廣泛應用于制藥、食品加工、飲料等領域中做開關截斷或調節介質流量。
進口氣動三通衛生級球閥特點：
1，氣動三通衛生級球閥密封圈采用全封閉式緊緊包裹住閥芯，無介質積存區域和死角。
2，氣動三通快裝球閥快裝方式，連接方便，操作簡單，可快速拆卸和安裝，為日后清潔工作帶來方便。
3，根據結構形式可分為三通L型和T型，實現對管路介質換向、分流、合流使用。
4，氣動三通快裝球閥維修和更換時，只需松開兩片卡箍即可拆卸閥門，不需破壞周圍墻體，減少了維修時間和維修費用。
5，氣動三通快裝球閥不僅能對管道介質進行快速開關切斷控制，也可對流量壓力溫度等各項參數進行百分比調節。
進口氣動三通衛生級球閥技術參數
|
公稱通徑 |
DN15～DN102(mm) |
|
公稱壓力 |
PN1.0MPa |
|
結構形式 |
三通T型、三通L型 |
|
閥座密封 |
聚四氟乙烯(PTFE)≤180℃ |
|
鏈接方式 |
卡箍快裝式連接 |
|
閥體材質 |
不銹鋼304、316、316L |
|
球芯材質 |
不銹鋼304、316、316L |
|
作用形式 |
單作用式（彈簧復位）常開常閉、雙作用(氣開氣關) |
|
控制方式 |
切斷式（開關控制）、調節型（4-20mA信號實現調節功能） |
進口衛生級氣動三通球閥連接標準和尺寸
|
規格 |
A |
B |
H1 |
W1 |
L |
重量KG |
氣動執行器規格 |
|
c19 |
50.5 |
15 |
172 |
147 |
108 |
2.23 |
AT52 |
|
c25 |
50.5 |
20 |
172 |
147 |
120 |
2.4 |
AT52 |
|
c32 |
50.5 |
25 |
178 |
147 |
128 |
2.53 |
AT52 |
|
c38 |
50.5 |
32 |
218 |
168 |
144 |
3.72 |
AT63 |
|
c51 |
64 |
40 |
228 |
168 |
168 |
4.8 |
AT63 |
|
c63 |
77 |
50 |
260 |
210 |
180 |
6.5 |
AT83 |
|
c76 |
91 |
65 |
300 |
262 |
220 |
11.6 |
AT92 |
|
c89 |
106 |
80 |
335 |
265 |
244 |
15.6 |
AT105 |
|
c102 |
119 |
90 |
395 |
300 |
270 |
21 |
AT125 |
